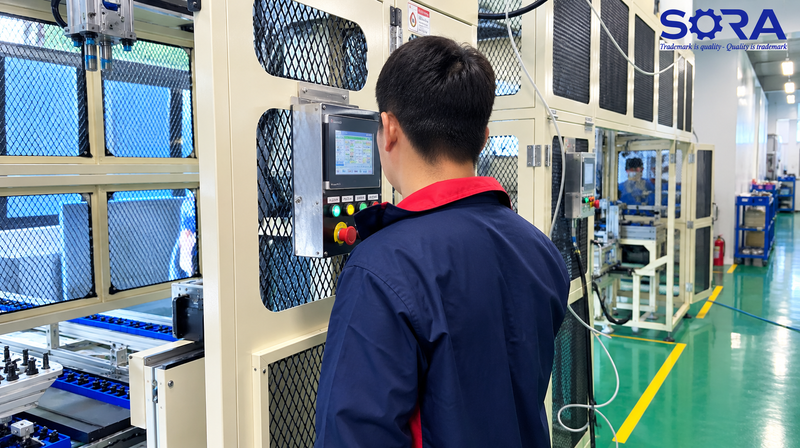

Trong các công đoạn gia công cơ khí sử dụng máy Rolling, việc cấp phôi và lấy sản phẩm sau gia công nếu thực hiện thủ công có thể làm tăng thời gian chờ, phụ thuộc vào nhân công và khó duy trì nhịp sản xuất ổn định. Hệ thống cấp phôi cho máy Rolling là giải pháp tự động hóa giúp thực hiện liên tục quá trình cấp phôi vào máy, lấy sản phẩm sau gia công và chuyển sang công đoạn tiếp theo.
SORA thiết kế và chế tạo hệ thống theo yêu cầu thực tế của từng dây chuyền, có khả năng kết hợp băng tải, cơ cấu nâng hạ, tay transfer, cảm biến và hệ thống điều khiển để tự động hóa toàn bộ quy trình cấp – gia công – lấy sản phẩm. Giải pháp giúp doanh nghiệp giảm thao tác thủ công, tối ưu nhân lực và nâng cao năng suất sản xuất.
Hệ thống cấp phôi cho máy Rolling là gì?
Hệ thống cấp phôi cho máy Rolling là hệ thống tự động thực hiện việc đưa phôi vào máy Rolling và lấy sản phẩm sau gia công ra khỏi máy. Trong quy trình gia công cơ khí, phôi có thể là sản phẩm đã qua một số công đoạn trước đó nhưng chưa hoàn thiện phần ren. Hệ thống sẽ tiếp nhận phôi tại vị trí Input, xác nhận vị trí sản phẩm và lần lượt đưa phôi vào máy Rolling để thực hiện gia công.
Sau khi hoàn tất, sản phẩm được lấy ra khỏi máy và chuyển đến vị trí Output hoặc công đoạn tiếp theo. Với hệ thống nhiều máy Rolling, cơ cấu transfer và băng tải trung gian có thể được bố trí để luân chuyển sản phẩm giữa các máy theo trình tự đã thiết lập.
Cấu tạo của hệ thống
Tùy theo sản phẩm, số lượng máy Rolling và yêu cầu năng suất, SORA có thể thiết kế hệ thống với các cụm thiết bị khác nhau.
1. Băng tải cấp phôi Input
Phôi được công nhân hoặc hệ thống cấp liệu đưa lên băng tải Input. Băng tải vận chuyển sản phẩm đến vị trí xác định để hệ thống cảm biến nhận diện và thực hiện thao tác tiếp theo.
2. Cụm nâng và định vị sản phẩm
Khi sản phẩm đến đúng vị trí, cảm biến xác nhận sự có mặt của phôi. Cơ cấu nâng hạ đưa sản phẩm đến vị trí thuận lợi cho tay transfer thực hiện thao tác gắp.
3. Tay transfer
Tay transfer đảm nhiệm việc lấy phôi từ vị trí trung gian và đưa vào máy Rolling. Đồng thời, cơ cấu này có thể lấy sản phẩm đã gia công ra khỏi máy và đặt lên băng tải trung gian. Việc kết hợp nhiều cụm transfer cho phép hệ thống xử lý đồng thời các thao tác cấp phôi và lấy sản phẩm, giúp giảm thời gian chờ giữa các công đoạn.
4. Băng tải trung gian
Băng tải trung gian đảm nhiệm việc vận chuyển sản phẩm giữa các vị trí cấp phôi, máy Rolling và khu vực Output.
Trong hệ thống được thiết kế cho nhiều máy Rolling, băng tải trung gian giúp kết nối các công đoạn thành một quy trình liên tục.
5. Hệ thống điều khiển
Toàn bộ hệ thống được điều khiển tự động, phối hợp giữa cảm biến, động cơ, cơ cấu khí nén và các thiết bị chấp hành. Hệ thống cũng được trang bị cơ chế kiểm tra và dừng khi phát hiện bất thường nhằm hỗ trợ đảm bảo an toàn trong quá trình vận hành.
Nguyên lý hoạt động
Quy trình vận hành của hệ thống có thể được triển khai theo các bước:
Bước 1: Công nhân hoặc hệ thống cấp liệu đưa phôi lên băng tải Input.
Bước 2: Băng tải đưa phôi đến vị trí cảm biến. Khi xác nhận đúng vị trí, băng tải dừng để thực hiện thao tác gắp.
Bước 3: Cơ cấu nâng đưa phôi lên vị trí phù hợp và tay transfer gắp sản phẩm.
Bước 4: Tay transfer đưa phôi sang băng tải trung gian.
Bước 5: Phôi được vận chuyển đến vị trí cấp vào máy Rolling.
Bước 6: Tay transfer đưa phôi chưa gia công vào máy Rolling đồng thời lấy sản phẩm đã gia công ra khỏi máy.
Bước 7: Sản phẩm sau gia công được đặt lên băng tải trung gian và tiếp tục di chuyển đến công đoạn tiếp theo.
Bước 8: Với hệ thống tích hợp nhiều máy Rolling, sản phẩm được tiếp tục chuyển qua các cụm transfer và băng tải để cấp vào máy tiếp theo.
Bước 9: Sau khi hoàn tất quá trình gia công, sản phẩm được đưa đến vị trí Output.
Chu trình được lặp lại liên tục theo chương trình điều khiển, giúp duy trì quá trình cấp phôi và lấy sản phẩm tự động. Đây cũng là nguyên lý thực tế đang được áp dụng trong hệ thống SORA hiện tại.
Ưu điểm của hệ thống cấp phôi cho máy Rolling
Tự động hóa quá trình cấp phôi
Hệ thống thay thế phần lớn thao tác cấp phôi và lấy sản phẩm thủ công, giúp quá trình vận hành ổn định hơn và giảm sự phụ thuộc vào nhân lực.
Nâng cao năng suất
Việc cấp phôi, lấy sản phẩm và vận chuyển giữa các công đoạn được thực hiện tự động theo chu trình giúp giảm thời gian chờ và duy trì nhịp sản xuất ổn định.
Tối ưu nhân lực
Thay vì bố trí nhân công liên tục tại khu vực máy Rolling, doanh nghiệp có thể giảm số lượng thao tác thủ công và phân bổ nhân sự cho các công đoạn có giá trị cao hơn.
Dễ dàng tích hợp vào dây chuyền
Hệ thống có thể được thiết kế để kết nối với máy Rolling và các thiết bị hiện có, phù hợp với mặt bằng cũng như quy trình sản xuất thực tế của doanh nghiệp.
Thiết kế theo yêu cầu
Kích thước, số lượng vị trí cấp phôi, số lượng máy Rolling, cơ cấu transfer và phương án bố trí băng tải có thể được tùy chỉnh theo sản phẩm và yêu cầu năng suất.
Thông số kỹ thuật tham khảo
Hệ thống SORA hiện có các thông số thiết kế tham khảo:
- Kích thước máy: 6300 × 3650 × 2700 mm
- Chiều cao vận hành: 1050 ± 50 mm tính từ mặt sàn
- Công suất: 1.5 kVA
- Áp suất khí: 0.4 – 0.6 MPa
- Nguồn điện: 3 pha, AC 200V, 50Hz
- Nguồn điều khiển: DC 24V
Thông số thực tế có thể thay đổi tùy theo loại phôi, số lượng máy Rolling, yêu cầu năng suất và mặt bằng lắp đặt của từng dây chuyền.
Ứng dụng trong tự động hóa sản xuất
Hệ thống cấp phôi cho máy Rolling phù hợp với các dây chuyền gia công cơ khí có sản lượng lớn, trong đó sản phẩm cần được đưa qua nhiều công đoạn với tần suất lặp lại cao.
Thay vì chỉ tự động hóa riêng một thao tác, hệ thống có thể kết nối máy gia công, băng tải và cơ cấu transfer để hình thành một quy trình liên tục.
Với những dây chuyền cần tự động hóa sâu hơn, doanh nghiệp có thể kết hợp hệ thống cấp phôi với các thiết bị gia công khác. Chẳng hạn, máy tạo ren tự động có thể được tích hợp trong quy trình để đồng bộ việc cấp phôi, gia công và đưa sản phẩm ra khỏi máy.
Sau gia công, sản phẩm cũng có thể tiếp tục được chuyển sang các công đoạn hoàn thiện. Nếu cần xử lý bavia, máy mài bavia tự động có thể được bố trí ở công đoạn tiếp theo để tiếp tục giảm thao tác thủ công.
Đây là hướng cải tiến trong sản xuất phù hợp với những công đoạn có tính lặp lại cao, yêu cầu năng suất ổn định và cần giảm thao tác thủ công. Tùy vào yêu cầu của dây chuyền, SORA có thể nghiên cứu và tích hợp thêm các giải pháp như máy cấp phôi, robot gắp sản phẩm, băng tải, hệ thống kiểm tra hoặc phân loại sản phẩm sau gia công.
SORA – Thiết kế và chế tạo hệ thống cấp phôi tự động theo yêu cầu
SORA không chỉ cung cấp thiết bị cấp phôi độc lập mà tập trung vào việc phân tích quy trình và thiết kế giải pháp tự động hóa phù hợp với từng bài toán sản xuất.
Từ yêu cầu về sản phẩm, năng suất, mặt bằng và thiết bị hiện có, SORA có thể triển khai từ thiết kế cơ khí, thiết kế điện – điều khiển, chế tạo, tích hợp thiết bị đến lắp đặt và chạy thử hệ thống.
Với các doanh nghiệp đang cần tự động hóa công đoạn cấp phôi cho máy Rolling hoặc kết nối nhiều công đoạn gia công, giải pháp có thể được mở rộng thành một hệ thống tự động hoàn chỉnh.
Việc kết hợp các thiết bị này theo từng công đoạn giúp doanh nghiệp từng bước xây dựng dây chuyền sản xuất tự động, thay vì phải thay đổi toàn bộ hệ thống trong một lần.
Hệ thống cấp phôi cho máy Rolling giúp tự động hóa quá trình cấp phôi, lấy sản phẩm sau gia công và vận chuyển giữa các công đoạn. Giải pháp phù hợp với các doanh nghiệp cơ khí cần tăng năng suất, giảm thao tác thủ công và tối ưu nguồn nhân lực.
Với khả năng thiết kế và chế tạo máy tự động theo yêu cầu, SORA có thể xây dựng phương án phù hợp với từng loại sản phẩm, máy Rolling, năng suất và mặt bằng nhà máy.
Doanh nghiệp đang cần tự động hóa công đoạn cấp phôi hoặc kết nối máy Rolling với các công đoạn khác? Liên hệ SORA để được tư vấn và xây dựng phương án phù hợp.
