Trong sản xuất linh kiện và phụ tùng ô tô – xe máy, công đoạn sơn không chỉ quyết định tính thẩm mỹ mà còn liên quan đến khả năng bảo vệ bề mặt và độ ổn định của sản phẩm. Tuy nhiên, phun sơn thủ công trên sản lượng lớn thường phụ thuộc nhiều vào tay nghề người vận hành. Chỉ cần thay đổi khoảng cách phun, tốc độ di chuyển, góc súng hoặc lượng sơn cấp vào, độ dày lớp sơn và chất lượng bề mặt có thể thay đổi theo.

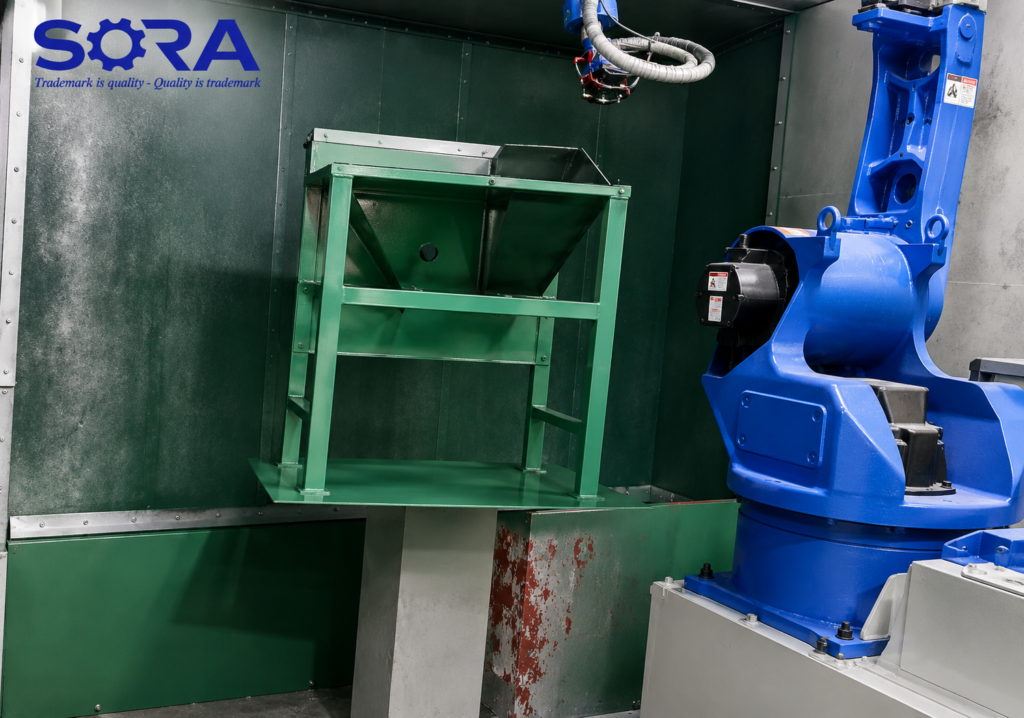

Robot phun sơn công nghiệp của SORA được thiết kế để tự động hóa công đoạn phun sơn, sử dụng robot nhiều trục thực hiện chuyển động theo quỹ đạo được lập trình, kết hợp với hệ thống phun và điều khiển các thông số của quá trình.
Giải pháp giúp tạo ra quá trình phun ổn định, lặp lại và đồng đều hơn, đồng thời giảm sự phụ thuộc vào thao tác thủ công. Robot phun sơn 6 trục cũng đang được sử dụng rộng rãi trong các dây chuyền sơn công nghiệp và đặc biệt là ngành ô tô.
1. Tại sao cần tự động hóa công đoạn phun sơn?
Ở những dây chuyền có sản lượng thấp, phun sơn thủ công vẫn có thể đáp ứng yêu cầu sản xuất. Nhưng khi số lượng sản phẩm tăng lên, việc duy trì chất lượng đồng đều trở nên khó khăn hơn.
Người vận hành phải liên tục kiểm soát:
- Khoảng cách giữa súng phun và bề mặt sản phẩm.
- Tốc độ di chuyển của súng.
- Góc phun.
- Lưu lượng sơn.
- Áp suất phun.
- Số lượt phun.
- Thời gian xử lý.
Chỉ một thay đổi nhỏ trong các yếu tố này cũng có thể ảnh hưởng đến độ dày và độ đồng đều của lớp phủ. Nghiên cứu về phun sơn robot cho thấy các yếu tố như độ nhớt, nhiệt độ, tốc độ và áp suất có ảnh hưởng đáng kể đến độ dày và chất lượng bề mặt lớp sơn.
Đây là lý do robot phun sơn được đưa vào các dây chuyền sản xuất hàng loạt, đặc biệt trong ngành ô tô, nơi yêu cầu về năng suất và tính ổn định của lớp phủ rất cao.
2. Robot phun sơn công nghiệp hoạt động như thế nào?
Một hệ thống robot phun sơn cơ bản có thể bao gồm:
Robot 6 trục → Súng phun/đầu phun → Hệ thống cấp sơn → Bộ điều khiển → Băng tải → Khu vực sơn

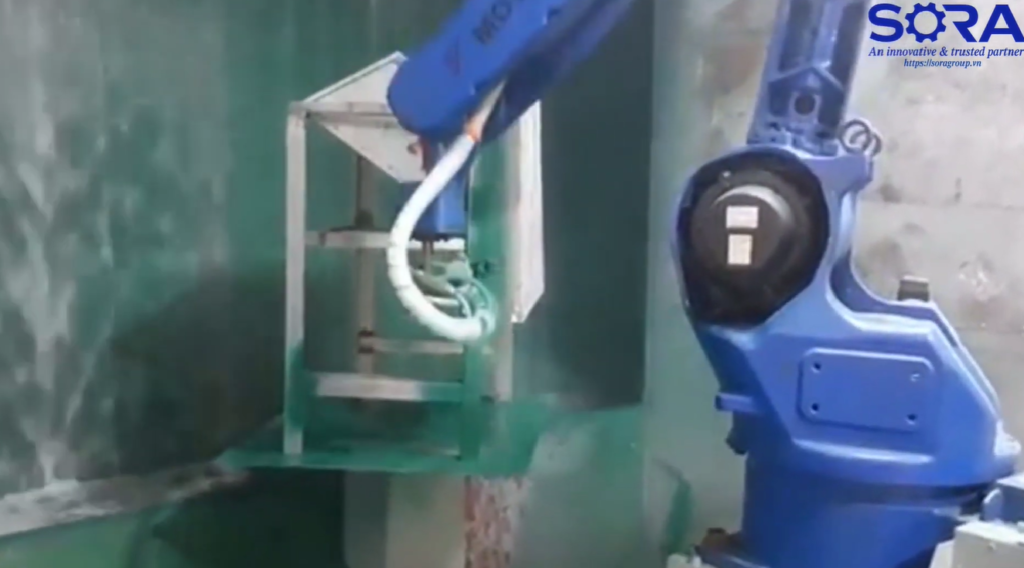

Sản phẩm được đưa vào khu vực phun thông qua băng tải hoặc cơ cấu vận chuyển. Robot nhận diện hoặc xác định vị trí sản phẩm theo chương trình đã thiết lập, sau đó di chuyển súng phun theo quỹ đạo phù hợp với hình dạng bề mặt.
Quỹ đạo có thể được lập trình để kiểm soát:
- Vị trí đầu phun.
- Góc phun.
- Khoảng cách đến bề mặt.
- Tốc độ di chuyển.
- Vùng cần phủ.
- Số lượt phun.
Việc kiểm soát quỹ đạo là yếu tố quan trọng để tạo ra lớp sơn đồng đều. Các nghiên cứu về robot phun sơn cũng tập trung vào việc tối ưu quỹ đạo nhằm kiểm soát độ dày lớp phủ và hạn chế sai lệch giữa các khu vực trên sản phẩm.
3. Ưu điểm của hệ thống tự động hóa phun sơn của SORA
3.1. Robot 6 trục linh hoạt với sản phẩm
Một trong những ưu điểm của robot 6 trục là khả năng thay đổi đồng thời vị trí và hướng của súng phun.
Điều này đặc biệt hữu ích với những sản phẩm có:
- Bề mặt cong.
- Góc cạnh phức tạp.
- Nhiều mặt cần sơn.
- Hốc hoặc vùng khó tiếp cận.
- Hình dạng không đối xứng.
Thay vì người vận hành phải liên tục thay đổi tư thế để tiếp cận từng khu vực, robot có thể di chuyển theo quỹ đạo được lập trình để tiếp cận bề mặt từ nhiều hướng. Các robot sơn chuyên dụng cho ngành ô tô hiện được cung cấp với cấu hình 6 hoặc 7 trục nhằm mở rộng vùng làm việc và tăng khả năng tiếp cận các bề mặt khác nhau.
3.2. Kiểm soát lưu lượng, áp suất và góc phun
Chất lượng lớp sơn không chỉ phụ thuộc vào chuyển động của robot.
Hệ thống cần kiểm soát đồng thời các thông số liên quan đến quá trình phun như lưu lượng sơn, áp suất, tốc độ di chuyển và hướng phun. Khi các thông số được kiểm soát ổn định, lượng sơn được đưa lên bề mặt có thể được duy trì đồng đều hơn giữa các sản phẩm.
Điều này giúp hạn chế những tình trạng thường gặp khi phun thủ công như:
- Lớp sơn quá dày.
- Lớp sơn quá mỏng.
- Chảy sơn.
- Loang màu.
- Bề mặt không đồng đều.
- Hiện tượng da cam.
- Sơn phủ không đủ tại các vị trí khó tiếp cận.
Các nghiên cứu về phun sơn robot cũng cho thấy việc kiểm soát quỹ đạo, khoảng cách và các thông số công nghệ có vai trò quan trọng đối với độ đồng đều của lớp phủ.
3.3. Đồng bộ robot với băng tải
Trong dây chuyền sản xuất liên tục, sản phẩm không nhất thiết phải dừng lại hoàn toàn tại khu vực phun. Robot có thể được tích hợp với hệ thống băng tải và điều khiển chuyển động của dây chuyền, từ đó thực hiện phun theo vị trí và tốc độ di chuyển của sản phẩm.
Quy trình có thể được tổ chức:
Cấp sản phẩm → Băng tải vận chuyển → Robot phun sơn → Sấy/ổn định lớp phủ → Kiểm tra → Công đoạn tiếp theo
Mô hình này đặc biệt phù hợp với sản xuất hàng loạt. Trong các dây chuyền sơn linh kiện ô tô, robot phun có thể được tích hợp với hệ thống conveyor tracking để robot theo dõi vị trí của sản phẩm đang di chuyển.
Nhờ đó, công đoạn sơn có thể được đưa vào chuỗi sản xuất liên tục thay vì trở thành một công đoạn độc lập cần nhiều thao tác thủ công.
3.4. Tự động thay đổi màu sơn và vệ sinh hệ thống
Với dây chuyền sản xuất nhiều mã sản phẩm hoặc nhiều màu sơn, thời gian chuyển đổi giữa các màu có thể ảnh hưởng trực tiếp đến năng suất.
Hệ thống robot phun sơn có thể được tích hợp với hệ thống thay đổi màu tự động và súc rửa đường sơn, giúp giảm thời gian chuyển đổi giữa các mã sản phẩm.
Khi chuyển sang màu mới, hệ thống thực hiện quy trình thay đổi và làm sạch theo chương trình trước khi tiếp tục phun.
Các hệ thống sơn tự động thực tế đã được triển khai với cơ chế đổi màu tự động nhằm giảm thời gian dừng dây chuyền và duy trì năng suất sản xuất.
3.5. Giảm lượng sơn tiêu thụ
Khi phun thủ công, lượng sơn tiêu thụ có thể thay đổi do sự khác nhau về tốc độ di chuyển, khoảng cách và thao tác của từng người. Robot có khả năng lặp lại quỹ đạo và kiểm soát chuyển động chính xác hơn, từ đó giúp sử dụng vật liệu phủ hiệu quả hơn.
KUKA cho biết tự động hóa công đoạn sơn có thể giảm lượng coating tiêu thụ lên tới 30%, tùy ứng dụng và cấu hình hệ thống.
Tuy nhiên, mức tiết kiệm thực tế của từng dây chuyền còn phụ thuộc vào:
- Loại sơn.
- Công nghệ phun.
- Hình dạng sản phẩm.
- Quỹ đạo robot.
- Tốc độ phun.
- Độ dày lớp phủ yêu cầu.
- Điều kiện vận hành.
Do đó, thay vì chỉ tập trung vào việc giảm lượng sơn, mục tiêu quan trọng hơn là kiểm soát lượng sơn cần thiết để đạt chất lượng lớp phủ ổn định.
3.6. Giảm phụ thuộc vào nhân công tại khu vực phun sơn
Phun sơn là công việc lặp lại và có thể khiến người lao động phải làm việc trong môi trường có hóa chất, dung môi hoặc hơi sơn.
Đưa robot vào công đoạn này giúp chuyển phần lớn thao tác phun sang hệ thống tự động, giảm nhu cầu con người phải trực tiếp thực hiện thao tác phun trong khu vực sản xuất.
Robot sơn được ứng dụng một phần vì khả năng đảm nhiệm các công việc lặp lại trong môi trường không thuận lợi cho con người.
Tuy nhiên, một hệ thống sơn tự động vẫn cần được thiết kế với buồng sơn, thông gió, kiểm soát cháy nổ và các biện pháp an toàn phù hợp với loại sơn và dung môi sử dụng.
3.7. Chất lượng bề mặt ổn định hơn
Mục tiêu của robot phun sơn không đơn giản là thay người cầm súng phun. Giá trị lớn hơn nằm ở khả năng chuẩn hóa quá trình sơn.
Khi robot lặp lại cùng quỹ đạo, tốc độ và hướng phun theo chương trình, sự khác biệt giữa các sản phẩm có thể được giảm xuống. Điều này đặc biệt quan trọng với sản xuất hàng loạt, khi hàng nghìn hoặc hàng chục nghìn sản phẩm cần đạt yêu cầu bề mặt tương đồng.
Đối với ngành ô tô, chất lượng lớp phủ liên quan trực tiếp đến ngoại quan và độ bền của sản phẩm. Các nghiên cứu gần đây cũng nhấn mạnh rằng độ dày lớp phủ và độ nhám bề mặt là những chỉ tiêu quan trọng trong quá trình sơn robot.
3.8. Hoạt động liên tục theo yêu cầu sản xuất
Robot công nghiệp được thiết kế cho các quy trình lặp lại với độ ổn định cao. Khi được tích hợp đúng với hệ thống cấp sản phẩm, băng tải, cấp sơn và điều khiển, robot có thể đảm nhiệm công đoạn phun theo chu kỳ sản xuất mà không phụ thuộc vào sự thay đổi về thao tác của từng công nhân.
Điều này phù hợp với những dây chuyền có:
- Sản lượng lớn.
- Chu kỳ sản xuất lặp lại.
- Yêu cầu chất lượng đồng đều.
- Nhu cầu hoạt động liên tục.
- Nhiều mã sản phẩm cần xử lý.
4. Ứng dụng robot phun sơn trong ngành ô tô – xe máy
Ô tô và xe máy là nhóm ngành phù hợp với robot phun sơn do yêu cầu sản xuất số lượng lớn và đòi hỏi tính ổn định cao về ngoại quan cũng như lớp phủ.
Robot có thể được ứng dụng cho:
- Linh kiện và phụ tùng ô tô.
- Linh kiện xe máy.
- Các chi tiết kim loại.
- Chi tiết nhựa cần sơn.
- Vỏ và các bộ phận bên ngoài.
- Các chi tiết yêu cầu phủ lớp bảo vệ.
- Các sản phẩm cần sơn nhiều mặt hoặc hình dạng phức tạp.
Trong ngành ô tô, robot 6 trục đã được sử dụng cho các công đoạn sơn primer, basecoat và clearcoat trên nhiều loại linh kiện và thân xe.
5. Robot phun sơn có thể kết hợp với những công đoạn nào?
Robot phun sơn thường phát huy hiệu quả cao nhất khi được tích hợp vào một chuỗi sản xuất hoàn chỉnh, thay vì hoạt động độc lập. Ví dụ: Trước khi đưa sản phẩm vào công đoạn sơn, một số chi tiết kim loại cần được xử lý bavia và làm sạch cạnh để đảm bảo điều kiện bề mặt phù hợp. Doanh nghiệp có thể kết hợp máy mài bavia tự động với robot phun sơn để hình thành chuỗi xử lý liên tục từ hoàn thiện chi tiết đến phủ bề mặt.
Với các chi tiết kim loại, quy trình có thể được tổ chức theo hướng:
Gia công → Xử lý bavia → Hoàn thiện bề mặt → Phun sơn → Sấy → Kiểm tra
Tùy bài toán, hệ thống có thể kết hợp với:
- Băng tải vận chuyển sản phẩm.
- Hệ thống cấp và lấy sản phẩm tự động.
- Robot handling.
- Hệ thống đổi màu sơn.
- Hệ thống súc rửa.
- Hệ thống sấy.
- Hệ thống kiểm tra ngoại quan.
- Hệ thống thu thập dữ liệu sản xuất.
Thay vì chỉ tự động hóa riêng công đoạn phun, doanh nghiệp có thể xác định những điểm đang tiêu tốn nhiều nhân công hoặc ảnh hưởng đến năng suất để từng bước nâng cấp dây chuyền.
6. SORA thiết kế robot phun sơn theo bài toán sản xuất
Một hệ thống robot phun sơn không thể chỉ lựa chọn robot dựa trên số lượng trục.
Để xây dựng cấu hình phù hợp, cần xem xét đồng thời:
- Kích thước và hình dạng sản phẩm.
- Loại vật liệu.
- Loại sơn và công nghệ phun.
- Yêu cầu độ dày lớp phủ.
- Số lượng màu.
- Tốc độ dây chuyền.
- Thời gian chu kỳ.
- Phương án cấp và lấy sản phẩm.
- Không gian lắp đặt.
- Hệ thống thông gió và an toàn.
- Yêu cầu kết nối với các công đoạn trước và sau.
SORA có thể tiếp cận bài toán từ phân tích quy trình → lựa chọn robot → thiết kế cơ cấu → tích hợp hệ thống phun → đồng bộ băng tải → lập trình → chạy thử → tối ưu, nhằm tạo ra hệ thống phù hợp với điều kiện thực tế của từng nhà máy.
Robot phun sơn công nghiệp là giải pháp cải tiến sản xuất giúp doanh nghiệp kiểm soát tốt hơn công đoạn phủ sơn, từ quỹ đạo chuyển động, tốc độ, góc phun đến lượng sơn sử dụng.
Đối với ngành ô tô – xe máy, nơi yêu cầu sản xuất số lượng lớn và chất lượng bề mặt ổn định, robot 6 trục có thể giúp tự động hóa những công việc lặp lại, giảm phụ thuộc vào thao tác thủ công và nâng cao tính đồng đều của lớp phủ.
Khi được tích hợp với băng tải, hệ thống cấp sơn, đổi màu, súc rửa và các công đoạn xử lý phía trước – phía sau, robot phun sơn có thể trở thành một mắt xích trong dây chuyền sản xuất tự động, thay vì chỉ là một thiết bị phun sơn độc lập.
SORA sẵn sàng khảo sát bài toán thực tế và thiết kế giải pháp robot phun sơn phù hợp với sản phẩm, sản lượng và dây chuyền của doanh nghiệp.
